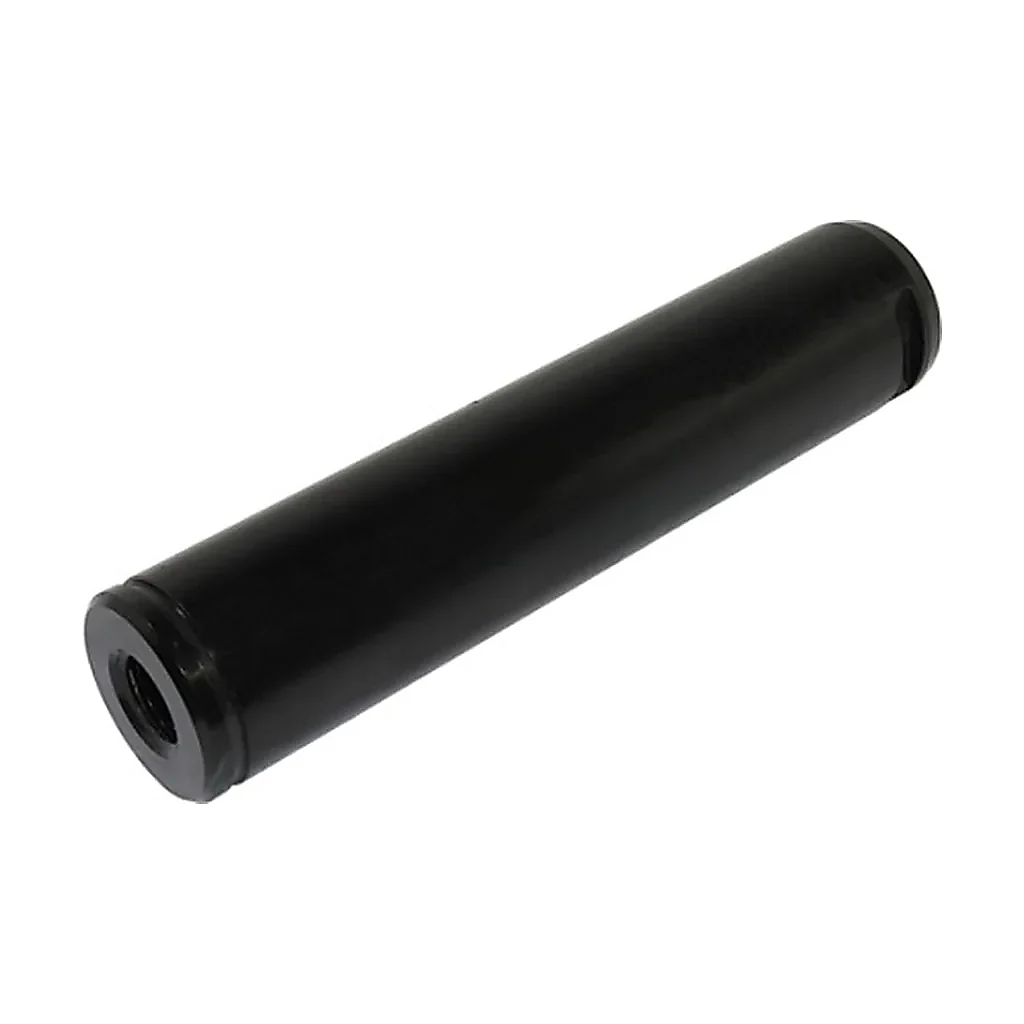

Axe compatible pour JCB

Axe : pièce adaptable pour JCB (tractopelles), équivalente à la référence d'origine JCB 811/90494 et à 1 autre référence équivalente. Référence Central Parts CP-03427, fabriquée aux cotes et au montage de la pièce d'origine par un fabricant sélectionné, à un prix maîtrisé.

Caractéristiques

• Type de pièce : Axe de pivot (Bras, articulations et levage)
• Gamme : adaptable Central Parts — réf. CP-03427
• Référence constructeur : JCB 811/90494 (+ 1 référence équivalente, voir ci-dessous)
• Marque de machine : JCB
• Type de machine : tractopelle
• Modèles compatibles : 4 modèles listés ci-dessous
• Type : Axe à filetage intérieur M24 – Ø50,4 x 123,4 mm, acier durci
• Longueur totale : 123,40 mm
• Diamètre maximal fini : 50,40 mm
• Nombre de rainures radiales : 1
• Filetage extérieur droit ou gauche : Droitier
• Unité de filetage extérieur : Métrique
• Taille du filetage intérieur : M24
• Pas du filetage intérieur (métrique) : 3,00 mm
• Filetage intérieur droit ou gauche : Droitier
• Unité de filetage intérieur : Métrique
• Largeur sur pans : 43,00 mm
• Durci : Oui
• Meulé : Non
• Matériau : Acier
• Poids : 7 kg
• Garantie : 6 mois (garantie commerciale Central Parts, CGV art. 7.1)
• État : neuf

Qualité et garantie

L'axe de pivot relie deux éléments articulés du bras, de la flèche, du godet ou des stabilisateurs ; il tourne dans des bagues graissées et supporte des charges élevées. Axe marqué, ovalisé ou grippé dans ses bagues : jeu au godet ou à la flèche, claquements, usure des logements.

Pourquoi choisir cette pièce adaptable Central Parts ? Elle est fabriquée par un fabricant sélectionné aux cotes, aux matériaux et au montage de la pièce d'origine JCB : elle remplace la pièce constructeur sans modification, jusqu'à 60 % moins cher. Chaque référence est couverte par notre garantie commerciale de 6 mois (CGV art. 7.1). Elle n'est pas fabriquée par le constructeur : les références d'origine sont citées pour indiquer la correspondance.

Bon à savoir : Axe d'articulation en acier durci avec filetage intérieur pour fixation par vis. Longueur 123,4 mm, Ø 50,4 mm = portée dans les bagues. Filetage intérieur M24 pas 3 mm = gros taraudage en bout d'axe pour une vis M24 (pour bloquer l'axe ou tirer en cas de démontage). Largeur sur pans 43 mm = méplats pour clé de blocage. Durci = traitement thermique qui augmente la dureté de surface et résiste à l'usure. Pièce lourde (3,5 kg) pour grosse articulation.

Références constructeur et équivalences

Cette pièce correspond aux références suivantes, citées uniquement à titre de correspondance :

• JCB : 811/90494, 811/90446

Machines compatibles

Cette pièce se monte sur les machines suivantes :

• JCB – tractopelle : 2CX, 3CX COMPACT, 210, 212

Liste non exhaustive : un même modèle peut recevoir plusieurs versions d'une pièce selon son année de fabrication et son numéro de série. Un doute ? Contactez-nous avec le numéro de série de la machine, nous vérifions pour vous.

Questions fréquentes

Cette pièce est-elle compatible avec ma machine ?
Elle se monte sur 4 modèles JCB listés ci-dessus et correspond à la référence JCB 811/90494. Un même modèle pouvant exister en plusieurs versions, comparez la référence de votre pièce ou envoyez-nous le numéro de série de la machine : nous confirmons la compatibilité avant expédition.

Comment mesurer un axe de pivot ?
Relevez le diamètre, la longueur totale, la position du graisseur et le type de retenue (plaque, goupille, boulon) ; vérifiez la référence constructeur, car un même diamètre existe en plusieurs longueurs.

Pièce adaptable ou pièce d'origine : que choisir ?
La pièce adaptable Central Parts offre la même fonction et le même montage que la pièce d'origine, avec une garantie de 6 mois et un prix nettement inférieur. La pièce d'origine ou OEM reste conseillée pour une machine sous garantie constructeur ou sous contrat d'entretien ; quand elle existe, nous la proposons sur la fiche.
