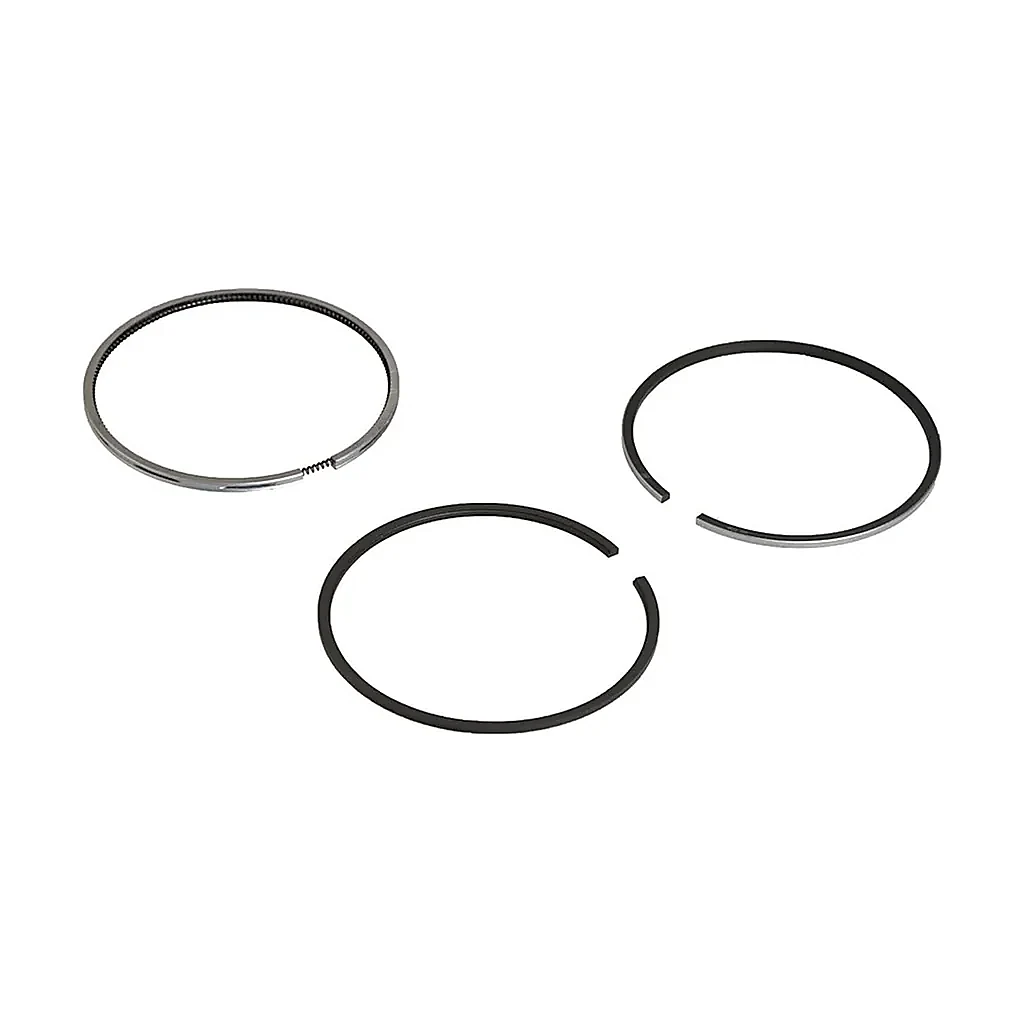

Kit segments de piston standard : pièce d'origine JCB pour chariots télescopiques, pelles sur chenilles, tractopelles et chargeuses sur pneus, référence constructeur JCB 320/09299. Référence Central Parts GEN-01009, fournie dans son emballage constructeur, strictement identique au montage d'usine.
Caractéristiques
- Type de pièce : Pistons et kits (Moteur)
- Gamme : pièce d'origine constructeur — réf. GEN-01009
- Référence constructeur : JCB 320/09299 (+ 2 références équivalentes, voir ci-dessous)
- Marque de machine : JCB
- Types de machines : chariot télescopique, pelle sur chenilles, tractopelle, chargeuse sur pneus
- Modèles compatibles : 26 modèles listés ci-dessous
- Poids : 100 g
- Garantie : garantie du constructeur (CGV art. 7.1)
- État : neuf
Qualité et garantie
Le piston transforme la pression de combustion en mouvement ; le kit piston regroupe piston, axe, circlips et segments appariés. Jupe rayée, gorges de segments usées ou calotte endommagée : consommation d'huile, perte de compression, fumée bleue.
Pourquoi choisir cette pièce d'origine JCB ? Fournie dans son emballage constructeur, elle est strictement identique à la pièce montée en usine et bénéficie de la garantie du constructeur (CGV art. 7.1). C'est le choix de la conformité totale, notamment pour une machine sous garantie ou sous contrat d'entretien.
Références constructeur et équivalences
Cette pièce correspond aux références suivantes, citées uniquement à titre de correspondance :
- JCB : 320/09213, 320/09299, 320/09299A
Machines compatibles
Cette pièce se monte sur les machines suivantes :
- JCB – chargeuse sur pneus : 411
- JCB – chariot télescopique : 509, 510, 512, 524, 526, 527, 531, 533, 535, 536, 540, 541, 550, 560
- JCB – mini-pelle : JS 20
- JCB – pelle sur chenilles : JS115, JS145, JS160, JS180, JS 85, JS 130
- JCB – tractopelle : 3CX, 3DX, 4CX, 5CX
Liste non exhaustive : un même modèle peut recevoir plusieurs versions d'une pièce selon son année de fabrication et son numéro de série. Un doute ? Contactez-nous avec le numéro de série de la machine, nous vérifions pour vous.
Questions fréquentes
Cette pièce est-elle compatible avec ma machine ?
Elle se monte sur 26 modèles JCB listés ci-dessus et correspond à la référence JCB 320/09299. Un même modèle pouvant exister en plusieurs versions, comparez la référence de votre pièce ou envoyez-nous le numéro de série de la machine : nous confirmons la compatibilité avant expédition.
Que vérifier avant de monter un kit piston ?
Le diamètre du cylindre (cote standard ou réparation), le sens de montage du piston (repère vers l'avant du moteur), le tiercé des segments et le dépassement de piston si le constructeur l'impose.
Pourquoi préférer une pièce d'origine constructeur ?
Pour une conformité totale : même pièce, même emballage, même garantie que chez le concessionnaire. C'est le choix recommandé pour une machine sous garantie ou sous contrat d'entretien, ou quand aucune équivalence n'est validée.
Caractéristiques techniques complémentaires
- Largeur du troisième segment : 4 mm
- Largeur du deuxième segment : 2,5 mm
- Largeur du premier segment : 3 mm
- Diamètre intérieur (alésage) : 103 mm
Vérifiez avant de commander
Un même modèle de machine peut utiliser plusieurs versions d'une pièce, selon son année de fabrication et son numéro de série. En cas de doute sur la compatibilité, nous la vérifions pour vous à partir du numéro de série de votre machine.
Vous êtes devant la machine ? On vérifie la pièce pour vous
Ne perdez pas de temps à chercher : prenez en photo la plaque constructeur (numéro de série) ou l'ancienne pièce, et envoyez-la-nous. Nous contrôlons la référence et la disponibilité, puis nous vous confirmons la bonne pièce.
| Diamètre intérieur (alésage) | 103 mm |
| Largeur du troisième segment | 4 mm |
| Largeur du deuxième segment | 2,5 mm |
| Largeur du premier segment | 3 mm |
