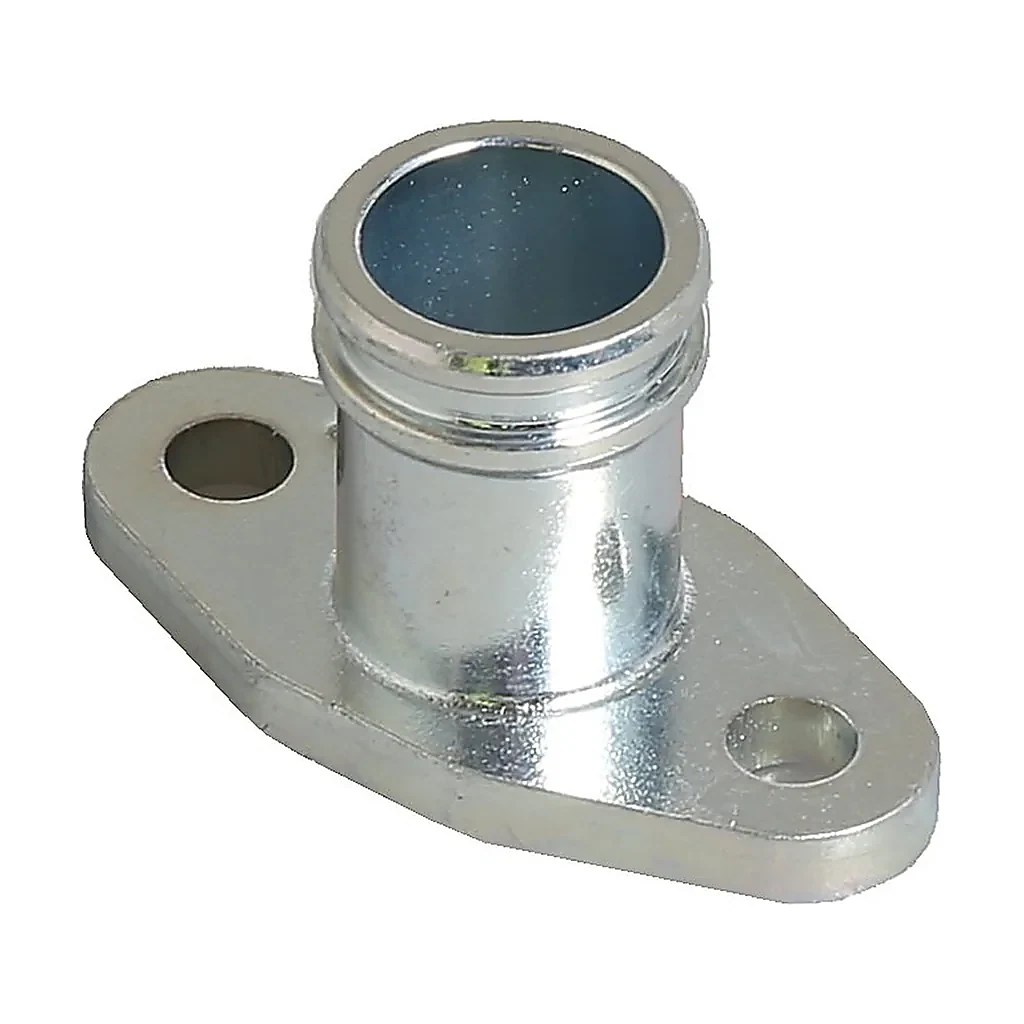

Raccord compatible pour JCB

Raccord : pièce adaptable pour JCB, équivalente à la référence d'origine JCB 320/04205 et à 1 autre référence équivalente. Référence Central Parts CP-02985, fabriquée aux cotes et au montage de la pièce d'origine par un fabricant sélectionné, à un prix maîtrisé.

Caractéristiques

• Type de pièce : Composants du système hydraulique (Hydraulique)
• Gamme : adaptable Central Parts — réf. CP-02985
• Référence constructeur : JCB 320/04205 (+ 1 référence équivalente, voir ci-dessous)
• Marque de machine : JCB
• Nombre de connexions : 2
• Type de connexions : Bride ronde - bride ovale
• Plus grand Ø intérieur (D1) : 15,88 mm
• Nombre de connexions 1 : 1
• Diamètre connexion 1 (D2) : 21 mm
• Nombre de connexions 2 : 1
• Diamètre connexion 2 (D3) : 15,88 mm
• Longueur totale (L1) : 30 mm
• Largeur totale (W1) : 54 mm
• Hauteur totale (H1) : 26 mm
• Plus grand Ø extérieur (D4) : 21 mm
• Plus petit entraxe des trous de fixation (C1) : 38,1 mm
• Support présent : Non
• Écrou amovible présent : Non
• Manchettes présentes : Non
• Pivotant : Non
• Filtre présent : Non
• Matériau : Acier
• Garantie : 6 mois (garantie commerciale Central Parts, CGV art. 7.1)
• État : neuf

Qualité et garantie

Composant du système hydraulique : raccord, graisseur, moteur de ventilateur, adaptateur ou autre élément qui relie ou complète le circuit. Raccord desserré, filetage abîmé ou joint écrasé : suintements, perte de pression, entrée d'air dans le circuit.

Pourquoi choisir cette pièce adaptable Central Parts ? Elle est fabriquée par un fabricant sélectionné aux cotes, aux matériaux et au montage de la pièce d'origine JCB : elle remplace la pièce constructeur sans modification, jusqu'à 60 % moins cher. Chaque référence est couverte par notre garantie commerciale de 6 mois (CGV art. 7.1). Elle n'est pas fabriquée par le constructeur : les références d'origine sont citées pour indiquer la correspondance.

Bon à savoir : Petite pièce de raccordement en acier type bride ronde / bride ovale avec 2 connexions. D1 = plus grand Ø intérieur, D2 = Ø de la connexion 1, D3 = Ø de la connexion 2, D4 = plus grand Ø extérieur. L1/W1/H1 = dimensions hors-tout, C1 = plus petit entraxe des trous de fixation de la bride. Ni support, ni écrou amovible, ni manchette, ni pivot, ni filtre.

Références constructeur et équivalences

Cette pièce correspond aux références suivantes, citées uniquement à titre de correspondance :

• JCB : 320/A4377, 320/04205

Machines compatibles

Cette pièce est destinée aux machines JCB. Indiquez-nous le modèle et le numéro de série de votre machine pour confirmer la correspondance avant expédition.

Questions fréquentes

Cette pièce est-elle compatible avec ma machine ?
Si votre pièce porte la référence JCB 320/04205 ou l'une des références équivalentes listées ci-dessus, c'est la bonne pièce. En cas de doute, envoyez-nous une photo de la pièce ou de la plaque constructeur et le numéro de série de la machine : nous vérifions pour vous.

Comment identifier un raccord hydraulique ?
Mesurez le diamètre et le pas du filetage, identifiez la norme (BSP, JIC/UNF, métrique, ORFS) et le type d'étanchéité (cône, joint torique, bague). En cas de doute, envoyez-nous une photo de l'ancien raccord.

Pièce adaptable ou pièce d'origine : que choisir ?
La pièce adaptable Central Parts offre la même fonction et le même montage que la pièce d'origine, avec une garantie de 6 mois et un prix nettement inférieur. La pièce d'origine ou OEM reste conseillée pour une machine sous garantie constructeur ou sous contrat d'entretien ; quand elle existe, nous la proposons sur la fiche.
