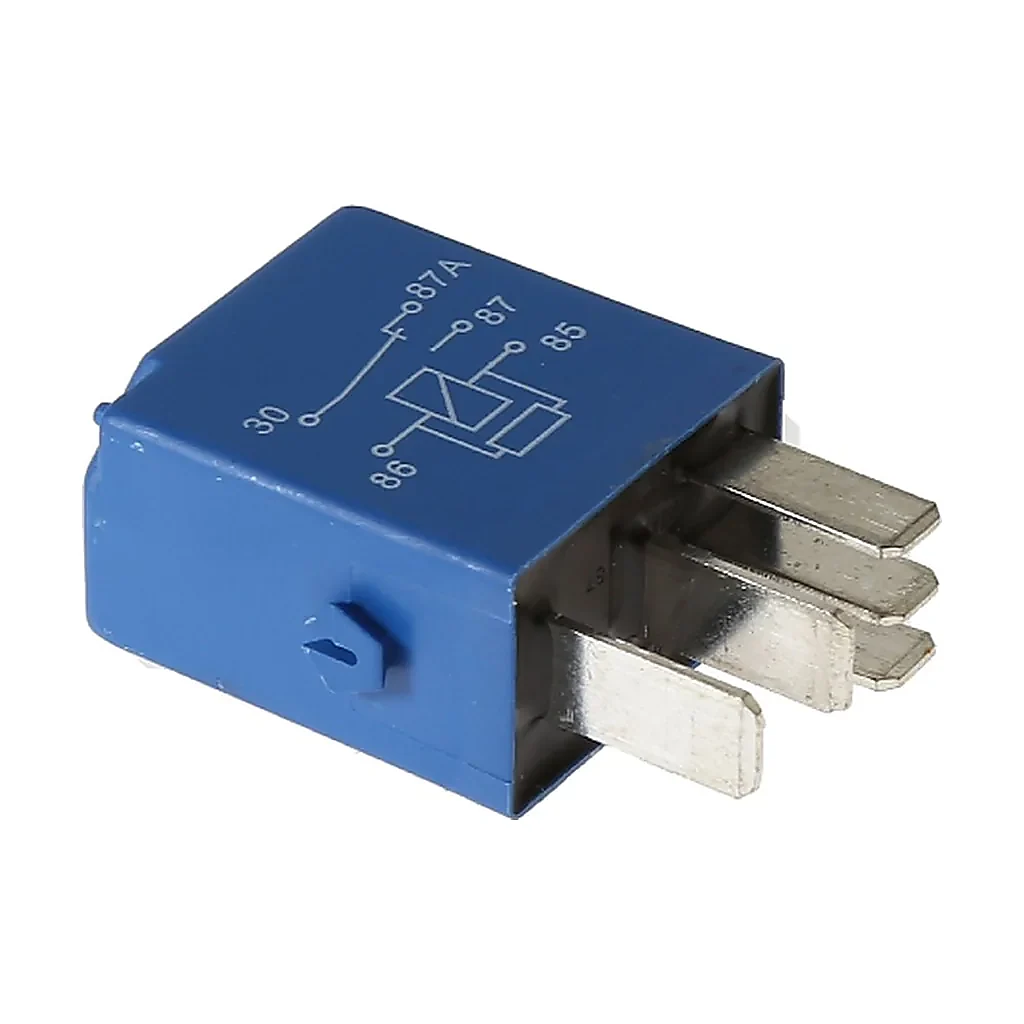

Relais d'origine pour JCB, pour Manitou

Relais : pièce d'origine JCB pour JCB, CNH, Manitou et Case (chargeuses compactes, mini-pelles, chariots télescopiques et tractopelles), référence constructeur JCB 332/C3148. Référence Central Parts GEN-01180, fournie dans son emballage constructeur, strictement identique au montage d'usine.

Caractéristiques

• Type de pièce : Relais (Électricité et capteurs)
• Gamme : pièce d'origine constructeur — réf. GEN-01180
• Référence constructeur : JCB 332/C3148 (+ 16 références équivalentes, voir ci-dessous)
• Marques de machines : JCB, CNH, Manitou, Case
• Types de machines : chargeuse compacte, mini-pelle, chariot télescopique, tractopelle
• Modèles compatibles : 158 modèles listés ci-dessous
• Garantie : garantie du constructeur (CGV art. 7.1)
• État : neuf

Qualité et garantie

Les relais commutent des courants élevés (démarreur, préchauffage, feux, ventilation) à partir d'une faible commande, et protègent les interrupteurs. Contacts collés ou bobine grillée : fonction qui reste enclenchée ou ne s'active plus, cliquetis au tableau.

Pourquoi choisir cette pièce d'origine JCB ? Fournie dans son emballage constructeur, elle est strictement identique à la pièce montée en usine et bénéficie de la garantie du constructeur (CGV art. 7.1). C'est le choix de la conformité totale, notamment pour une machine sous garantie ou sous contrat d'entretien.

Références constructeur et équivalences

Références citées à titre de correspondance de montage :

• CASE : 07077033
• JCB : 332/C3148, 333/X0869, 716/23900, 333/D0708, 716/30149, 716/30285, 716/E0156, 721/12543
• JOHN DEERE : AL76702, SJ290611
• JUNGHEINRICH : 51084979
• LIEBHERR : 11839818
• MANITOU : 225536
• MASSEY FERGUSON : 4272431M1
• CP : AZ61578
• HELLA : 4RD933 319-007

Machines compatibles

Cette pièce se monte sur les machines suivantes :

• JCB – chargeur télescopique : TM200, TM300, TM 100, TM 400
• JCB – chargeuse compacte : 135, 150T, 155, 155 S3.1, 175, 180T, 190, 190T, 205, 205T, 210T, 215 S3.1, 215T, 225, 225T, 250, 250T, 260, 260T, 270, 270 S3.1, 270T, 280, 300, 300T, 320T, 325T, 330, ROBOT1110, ROBOT1110T, ROBOT 160, ROBOT 170, ROBOT 180, ROBOT 180T, ROBOT 185, ROBOT 190, ROBOT 190T, ROBOT 1105, S3.1/3.2, TELESKID S3.1/3.2, TELESKID T S3.1/3.2
• JCB – chargeuse sur pneus : 3.2, 403, 406, 407, 408, 409, 410, 411, 417HT
• JCB – chariot télescopique : 504, 505, 506, 507, 508, 509, 510, 512, 513, 514, 515, 516, 520, 524, 525, 526, 527, 528, 530, 531, 532, 533, 535, 536, 537, 538, 540, 541, 542, 550, 555, 558, 560
• JCB – chariot élévateur : 926, 930, 940, 945, 950, TLT20, TLT30, TLT55, TLT60, TLT66, TLT77, TLT 25, TLT 27, TLT 35
• JCB – mini-pelle : 15C, 16C, 18Z, 19C, 25Z, 26C, 30Z, 31C, 35Z, 36C, 45Z, 48Z, 50Z, 51R, 55Z, 56Z, 57C, 60C, 65R, 67C, 80X, 85Z, 86C, 100C, 801X, 802X, 803X, 804X, 805X, 806X, 808X, 8000, JS 30
• JCB – tracteur : 3000, 4000, FASTRAC 3000, FASTRAC 4000, FASTRAC 8000
• JCB – tractopelle : 1CX, 1CXT, 2CX, 2DX, 3C, 3CS, 3CX, 3CX COMPACT, 3DX, 4C, 4CN, 4CX, 5CX, 208, 210, 212, 214, 215, 217

Liste non exhaustive : un même modèle peut recevoir plusieurs versions d'une pièce selon son année de fabrication et son numéro de série. Un doute ? Contactez-nous avec le numéro de série de la machine, nous vérifions pour vous.

Questions fréquentes

Cette pièce est-elle compatible avec ma machine ?
Elle se monte sur 158 modèles JCB, CNH, Manitou et Case listés ci-dessus et correspond à la référence JCB 332/C3148. Un même modèle pouvant exister en plusieurs versions, comparez la référence de votre pièce ou envoyez-nous le numéro de série de la machine : nous confirmons la compatibilité avant expédition.

Comment tester un relais ?
Alimentez la bobine (bornes 85/86 sur un relais standard) : il doit claquer et fermer les contacts 30/87 ; vérifiez la continuité au multimètre.

Pourquoi préférer une pièce d'origine constructeur ?
Pour une conformité totale : même pièce, même emballage, même garantie que chez le concessionnaire. C'est le choix recommandé pour une machine sous garantie ou sous contrat d'entretien, ou quand aucune équivalence n'est validée.
