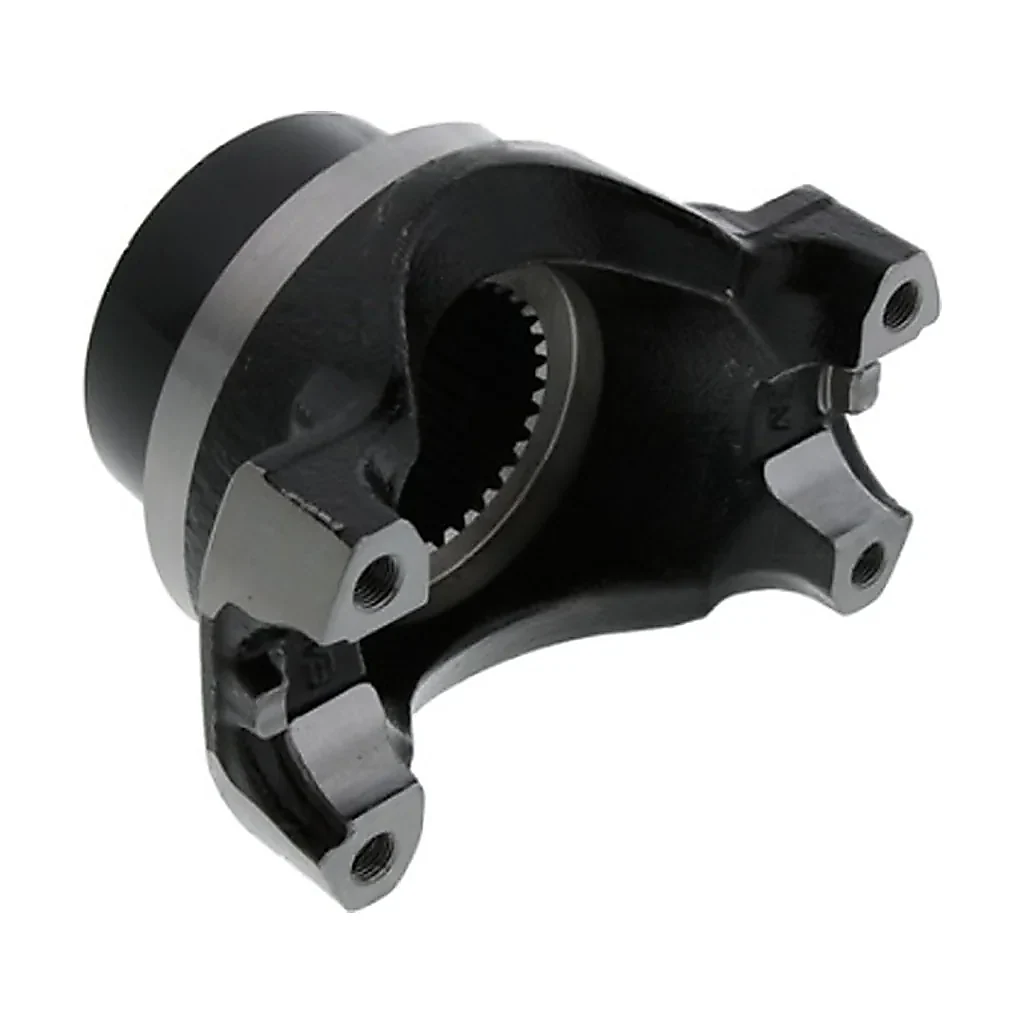

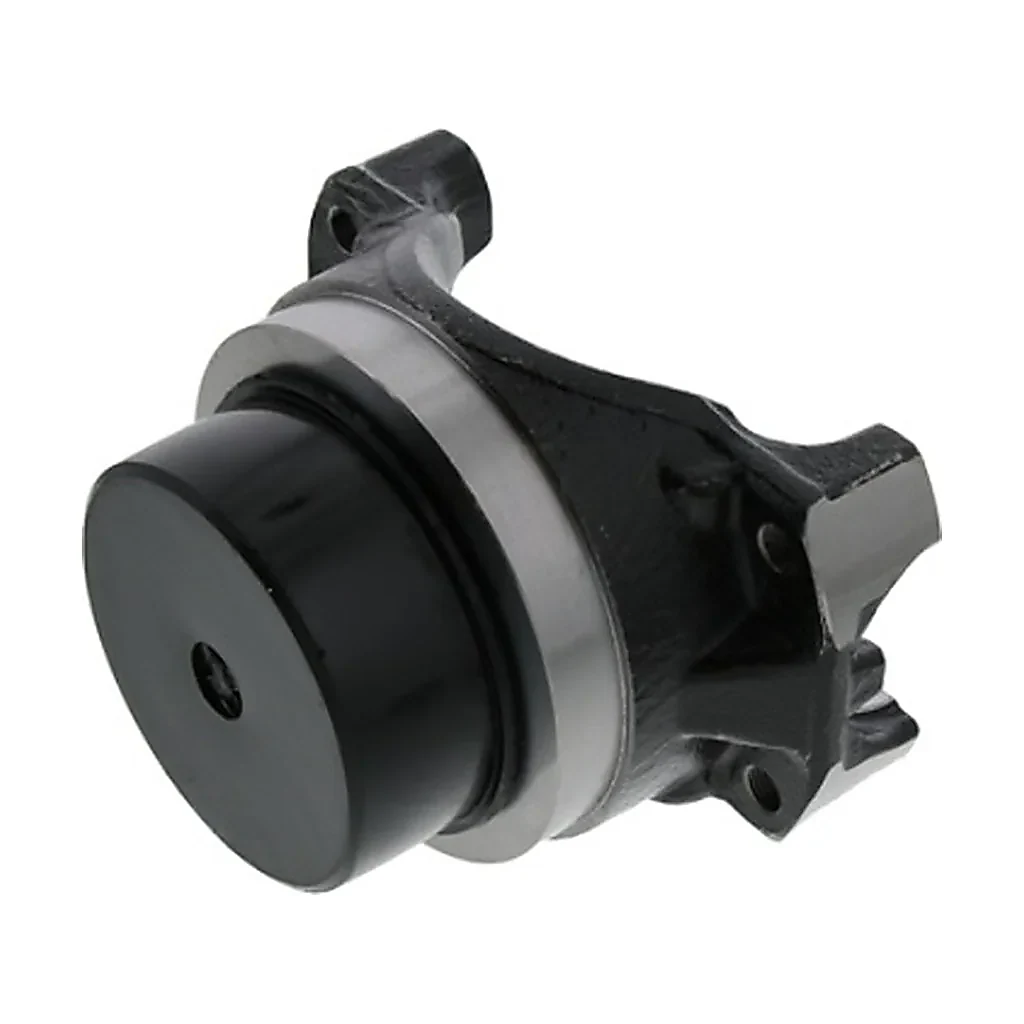

Tulipe compatible pour JCB

Tulipe : pièce adaptable pour JCB (chariots télescopiques, tractopelles et chargeurs télescopiques), équivalente à la référence d'origine JCB 459/70138. Référence Central Parts CP-03012, fabriquée aux cotes et au montage de la pièce d'origine par un fabricant sélectionné, à un prix maîtrisé.

Caractéristiques

• Type de pièce : Chape de transmission (Transmission, essieux et direction)
• Gamme : adaptable Central Parts — réf. CP-03012
• Référence constructeur : JCB 459/70138
• Marque de machine : JCB
• Types de machines : chariot télescopique, tractopelle, chargeur télescopique
• Modèles compatibles : 28 modèles listés ci-dessous
• Longueur totale (L) : 93 mm
• Longueur L2 : 81 mm
• Longueur L3 : 126 mm
• Longueur L4 : 138 mm
• Diamètre principal (D1) : 35 mm
• Taille du filetage (SIZE-TA1) : 3/8 pouce
• Type de filetage (TA1) : UNF (pas fin américain)
• Pas en pouce (Pi1) : 24 tpi (filets par pouce)
• Largeur de clavette (B1) : 5,8 mm
• Entraxe C1 : 54 mm
• Entraxe C2 : 114 mm
• Type de connexion (TY-AS) : Cannelures intérieures
• Diamètre D3 : 51 mm
• Nombre de cannelures (AC) : 33
• Diamètre D4 : 75 mm
• Graisseur (SMP) : Non
• Poids : 1,04 kg
• Garantie : 6 mois (garantie commerciale Central Parts, CGV art. 7.1)
• État : neuf

Qualité et garantie

La chape de transmission (fourche de cardan) reçoit le croisillon et relie l'arbre de transmission à la boîte, au pont ou au tube coulissant. Logements de croisillon ovalisés ou cannelures usées : jeu, vibrations et claquements à chaque inversion.

Pourquoi choisir cette pièce adaptable Central Parts ? Elle est fabriquée par un fabricant sélectionné aux cotes, aux matériaux et au montage de la pièce d'origine JCB : elle remplace la pièce constructeur sans modification, jusqu'à 60 % moins cher. Chaque référence est couverte par notre garantie commerciale de 6 mois (CGV art. 7.1). Elle n'est pas fabriquée par le constructeur : les références d'origine sont citées pour indiquer la correspondance.

Bon à savoir : Axe court avec cannelures intérieures 33 dents et filetage 3/8 UNF (Unified National Fine = filetage américain à pas fin, 1/4 pouce à 24 filets par pouce, 1 pouce = 25,4 mm). Comporte aussi une clavette. D1 = Ø principal, D3 = Ø des cannelures, D4 = Ø max de la collerette. L/L2/L3/L4 = longueurs étagées, B1 = largeur de clavette, C1/C2 = entraxes. Pas de graisseur (SMP = Simple / point de graissage).

Références constructeur et équivalences

Cette pièce correspond aux références suivantes, citées uniquement à titre de correspondance :

• JCB : 459/70138

Machines compatibles

Cette pièce se monte sur les machines suivantes :

• JCB – chargeur télescopique : TM300, TM 400
• JCB – chariot télescopique : 512, 526, 527, 531, 532, 533, 535, 536, 538, 540, 541, 542, 550, 560
• JCB – tractopelle : 2CX, 3CX, 3DX, 4C, 4CN, 4CX, 5CX, 210, 212, 214, 215, 217

Liste non exhaustive : un même modèle peut recevoir plusieurs versions d'une pièce selon son année de fabrication et son numéro de série. Un doute ? Contactez-nous avec le numéro de série de la machine, nous vérifions pour vous.

Questions fréquentes

Cette pièce est-elle compatible avec ma machine ?
Elle se monte sur 28 modèles JCB listés ci-dessus et correspond à la référence JCB 459/70138. Un même modèle pouvant exister en plusieurs versions, comparez la référence de votre pièce ou envoyez-nous le numéro de série de la machine : nous confirmons la compatibilité avant expédition.

Peut-on remplacer seulement la chape ?
Oui si l'arbre est sain : vérifiez le diamètre des logements de croisillon et le profil des cannelures ; remplacez le croisillon en même temps.

Pièce adaptable ou pièce d'origine : que choisir ?
La pièce adaptable Central Parts offre la même fonction et le même montage que la pièce d'origine, avec une garantie de 6 mois et un prix nettement inférieur. La pièce d'origine ou OEM reste conseillée pour une machine sous garantie constructeur ou sous contrat d'entretien ; quand elle existe, nous la proposons sur la fiche.
